用三等规范线纹尺所附的7X缩小镜估读出被检尺刻度误差，详细读数以下图所示：
图象上方为0.2mm分度的三等规范金属线纹尺，下方为1mm分度的被检钢直尺（经历所得钢直尺普通线纹宽度在0.2mm摆布）

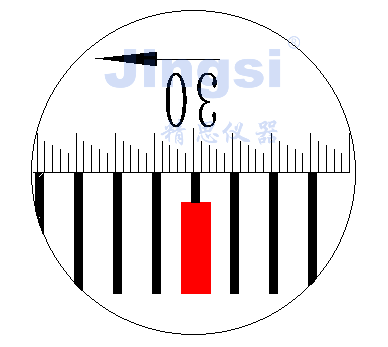

图一中被检尺方针刻线中间与三等规范线纹尺30cm处规范刻线严酷对齐，以是误差估读为0.00mm。

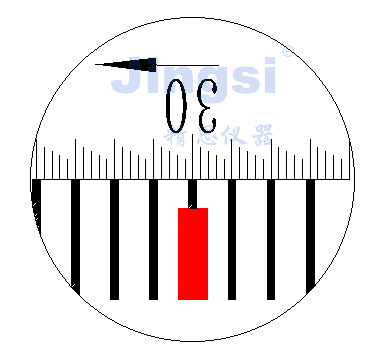

图二中被检尺战略方(fang)针刻线(xian)🗹(xian)在期间与三等正(zheng)确线(xian)(xian)纹尺30cm处(chu)正(zheng)确刻线(xian)(xian)略向左偏斜，因此偏差估读为-0.05mm。

                                                                                                                                    图2

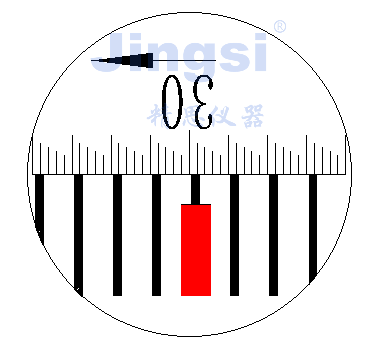

图三中被检尺方针刻线中间恰好与三等规范线纹尺30cm处右边距离对齐，以是误差估读为-0.10mm。

图3

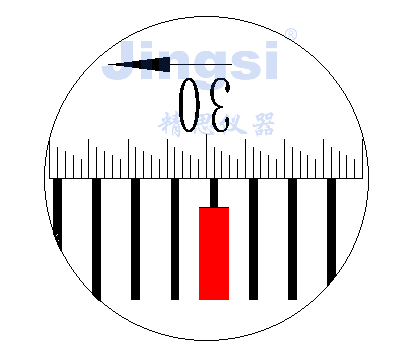

图4

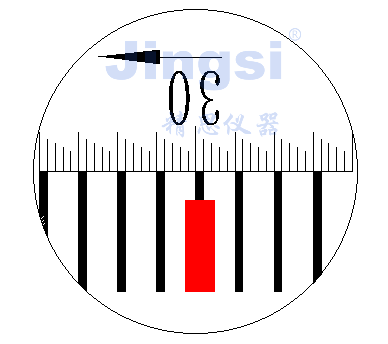

图5
